Szczegóły produktu
Miejsce pochodzenia: Szanghaj, Chiny
Nazwa handlowa: Neardi
Numer modelu: LKD3576
Dokument: LCH3576 System On Module V1....1.pdf
Warunki płatności i wysyłki
Minimalne zamówienie: 1 sztuka
Cena: negocjowalne
Szczegóły pakowania: 33,5×19×9 cm
Czas dostawy: 7 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 10000/szt./mon
Soc: |
RK3576 |
Procesor: |
4*Kora A72 +4*Kora A53 |
GPU: |
RAMIĘ G52 MC3 |
NPU: |
6TOPS RKNN |
PQ: |
Dedykowany silnik jakości obrazu Rockchip (HDR, ACM, DCI itp.) |
Typ dostawcy: |
OEM/ODM |
Dekodowanie VPU: |
Dekodowanie 8K30 H.264/H.265/VP9/AV2/AVS2 |
Koder VPU: |
Koder 4K60 H.264/H.265 |
BARAN: |
LPDDR4,2 GB/4 GB/8 GB/16 GB |
ROM: |
eMMC v5.1, 16 GB/32 GB/64 GB/128 GB |
Temperatura pracy: |
Klasa korporacyjna: -20°C do 70°C Klasa przemysłowa: -40°C do 85°C |
Interfejs PCB: |
LCC (160 pinów) + LGA (148 pinów) |
system operacyjny: |
Android/Ubuntu/Buildroot/Debian/Kylin/OpenEuler |
Osadzony: |
Tak |
Aplikacja: |
Inteligentny sprzęt zabezpieczający / urządzenia brzegowe |
Soc: |
RK3576 |
Procesor: |
4*Kora A72 +4*Kora A53 |
GPU: |
RAMIĘ G52 MC3 |
NPU: |
6TOPS RKNN |
PQ: |
Dedykowany silnik jakości obrazu Rockchip (HDR, ACM, DCI itp.) |
Typ dostawcy: |
OEM/ODM |
Dekodowanie VPU: |
Dekodowanie 8K30 H.264/H.265/VP9/AV2/AVS2 |
Koder VPU: |
Koder 4K60 H.264/H.265 |
BARAN: |
LPDDR4,2 GB/4 GB/8 GB/16 GB |
ROM: |
eMMC v5.1, 16 GB/32 GB/64 GB/128 GB |
Temperatura pracy: |
Klasa korporacyjna: -20°C do 70°C Klasa przemysłowa: -40°C do 85°C |
Interfejs PCB: |
LCC (160 pinów) + LGA (148 pinów) |
system operacyjny: |
Android/Ubuntu/Buildroot/Debian/Kylin/OpenEuler |
Osadzony: |
Tak |
Aplikacja: |
Inteligentny sprzęt zabezpieczający / urządzenia brzegowe |

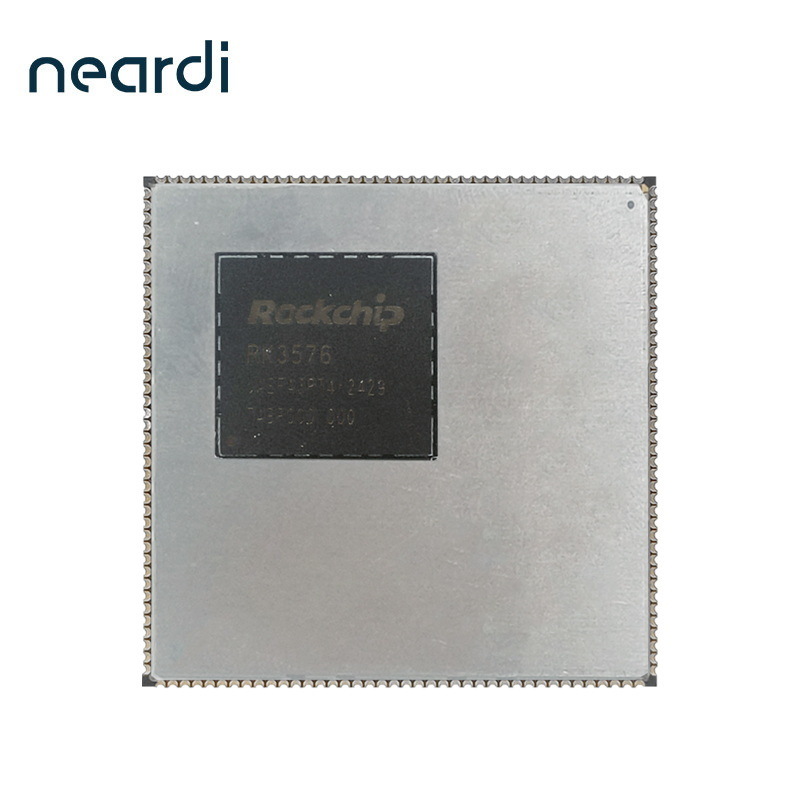

LCH3576 System On Module to w pełni funkcjonalny System On Module starannie zaprojektowany na bazie platformy chipowej Rockchip RK3576, o wymiarach tylko42 mm*42 mmSystem On Module łączy się z podłożą za pośrednictwem otworu pieczętowego i połączeń LGA, wyciągając RK3576160 pin + 148 pinW celu zapewnienia równowagi między potrzebami wysokiej niezawodności, niskiego kosztu i wysokiej elastyczności.
LCH3576 zawiera sekcje doCPU, DDR, eMMC i PMUDDR używa głównego nurtuLPDDR4/LPDDR4XModele, oferujące niższe zużycie energii i szybsze częstotliwości, z2GB/4GB/8GB/16GBopcja konfiguracji; eMMC przyjmuje szybkieeMMC 5.1standardowy, z16GB/32GB/64GB/128GBopcja pojemności; PMU składa się z:RK806i wielu DC-DC i LDO, z napięciami rdzenia procesora obsługującymi dynamiczne skalowanie napięcia DVFS.
Parametry produktu
| Podstawowe parametry | |
| SOC | RK3576; Octa-core 64-bitowa architektura (4x A72 + 4x A53) |
| Grafika graficzna | Mali-G52 MC3, 2D Graphics Engine, RGA dual core, VDPP, VPSS, 16M ISP, JPEG Encoder/Decoder |
| NPU | 6TOPS; obsługuje int4/int8/int16/FP16/BF16/TF32 |
| VPU | Dekodowanie: 8K30fps/4K120fps (H265/HEVC, VP9, AVS2, AV1) i 4K60fps (H264/AVC) |
| Kod: 4K60fps (H265/HEVC, H264/AVC) | |
| DDR | LPDDR4/LPDDR4X/5, opcje 2GB/4GB/8GB/16GB |
| eMMC | eMMC 5.1, opcje 16 GB/32 GB/64 GB/128 GB |
| Jednostka PMU | RK806 |
| System operacyjny | Android / Ubuntu / Buildroot / Debian/Kylin/OpenEuler |
| Parametry sprzętu | |
| Interfejs wejścia wideo | Interfejs MIPI : |
| Wspieranie 3 interfejsów MIPI CSI-2 | |
| Dwa 4 pasy danych D-PHY v1.2 + jeden 4 pasy danych (lub 3 trójki danych) C/D-PHY | |
| Interfejs DVP: | |
| 8/10/12/16-bitowe częstotliwości I/O do 150 MHz; | |
| BT.601/BT.656 i BT.1120 VI interfejs | |
| Wyświetlanie interfejsu wyjściowego | Interfejs HDMI/eDP TX do 4K@120Hz |
| interfejs eDP do 4K@60fps; | |
| Interfejs kombo DisplayPort TX i USB do 4K@120Hz | |
| Interfejs MIPI DSI-2 TX z pasami danych D-PHY v2.0 ((4 pasy danych) lub C-PHY v1.1 | |
| Procesor sygnału obrazu | Ujęcie wideo (VICAP) |
| Procesor sygnału obrazu V3.9 | |
| Procesor wyjścia wideo | Video Port0 obsługuje do 4K@120Hz z 10-bitowymi danymi |
| Port wideo1 obsługuje do 2560x1600@60Hz z 10-bitowymi danymi | |
| Port wideo2 obsługuje do 1920x1080@60Hz z 8-bitowymi danymi | |
| Łączność | Interfejs SDIO |
| Kontroler Ethernet GMAC 10/100/1000M | |
| 5 portów SPI, 10 portów I2C w trybie Master, 2 porty master I3C, 12 portów UART, 2 porty CAN, wiele grup GPIO | |
| Inne parametry | |
| Temperatura pracy | -20°C~70°C (komercyjny) |
| -40°C ~ 85°C (przemysłowe) | |
| Interfejs PCB | LCC ((160Pin) + LGA ((148Pin) |
| Rozmiar PCB | L* W * H(mm):42 * 42 * 3.2 ((Grubość PCB1,6mm) |
| Dokumentacja Wiki: | http://wiki.neardi.net/docs/welcome |
| GitHub: | https://github.com/neardiGitLab: https://gitlab.com/neardiSDK |
| Repozytorium: | https://gitlab.com/neardi-linux |
| Forum: | https://forum.neardi.com |
| Wykłady wideo: | https://www.youtube.com/@neardichannels |
